DBM系列联通隔膜阀，是将两个LDM或HDM系列超纯隔膜阀（两联）合二为一的阀门，通过共用配管流路，最大限度缩小了死区，同时保持优异的脱气特性。联通隔膜阀既继承了原型阀门的基本性能，通过同类或异类的组合，还能因此设计出更紧凑的配管系统，极大得节省了空间。
材料
阀体：SS316L、SS316L VAR、SS316L VIM/VAR
阀座：PCTFE
膜片：钴基超级合金
使用温度： -10~80℃
阀体内漏率：≤1.0x10-9 Pa･m3/sec He
阀体外漏率：≤1.0x10-9 Pa･m3/sec He
两联三通手动隔膜阀 DBM
DBM系列联通隔膜阀，是将两个LDM或HDM系列超纯隔膜阀（两联）合二为一的阀门，通过共用配管流路，最大限度缩小了死区，同时保持优异的脱气特性。联通隔膜阀既继承了原型阀门的基本性能，通过同类或异类的组合，还能因此设计出更紧凑的配管系统，极大得节省了空间。
材料
阀体：SS316L、SS316L VAR、SS316L VIM/VAR
阀座：PCTFE
膜片：钴基超级合金
使用温度： -10~80℃
阀体内漏率：≤1.0x10-9 Pa･m3/sec He
阀体外漏率：≤1.0x10-9 Pa･m3/sec He
规格 | 1/4” | 1/2” |
CV值（流量系数） | 0.22 | 0.7 |
内表面粗糙度
EP级：Ra≤5μin （0.13μm）
连接选择：VCR公头、VCR母头

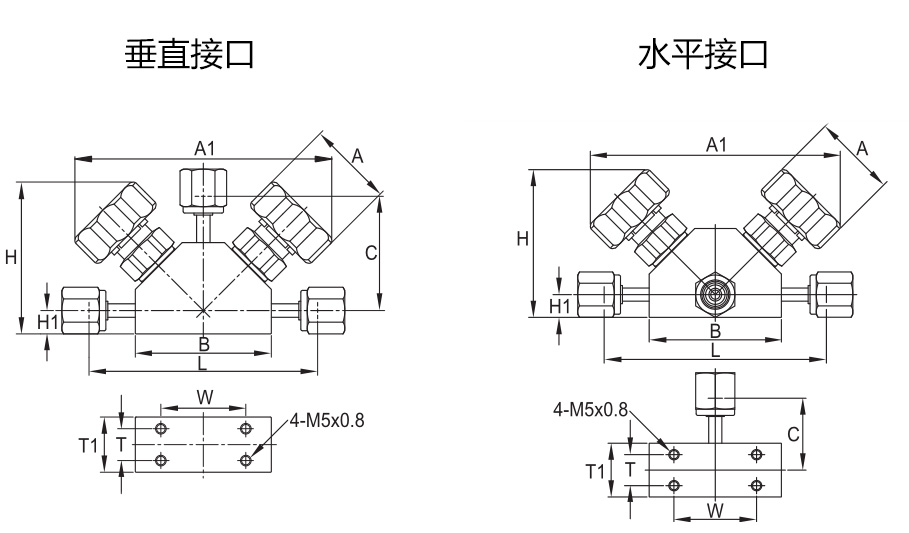

接口方向：水平、垂直
还可以根据具体需求，设计制作三联以上的特殊规格的多联隔膜阀。
| 编码 | 两端接头 | L(mm) | A(mm) | A1(mm) | B(mm) | C(mm) | H(mm) | H1(mm) | W(mm) | T(mm) | T1(mm) |
| DBM04FV | 1/4"VCR母头 | 107.6 | 41 | 122 | 64 | 53.8 | 72 | 11 | 40 | 15 | 26 |
| DBM08FV | 1/2"VCR母头 | 143 | 41 | 142 | 97 | 71.5 | 87 | 16 | 70 | 20 | 36 |
| DBM04FH | 1/4"VCR母头 | 107.6 | 41 | 122 | 64 | 34.8 | 72 | 11 | 40 | 15 | 26 |
| DBM08FH | 1/2"VCR母头 | 143 | 41 | 142 | 97 | 41 | 87 | 16 | 70 | 20 | 36 |
尺寸仅供参考, 实物可能会变动。
