超高的洁净度
接管和接头本体上标准表面抛光的平均粗糙度可达 Ra 10 µin(0.25 µm)和 Ra 5 µin(0.13 µm) 可选
超好的密封性
金属面密封,在真空到高压范围内皆可提供无泄漏服务
超广的耐温性
采用金属垫片，最高耐温可达537℃（SS316L垫片）
超长的使用寿命x
内螺纹螺母的内螺纹经过镀银处理，以防止磨损
超强的安全性
每个螺母端都设计了测试孔，极其方便进行连接后的防漏测试
超绝的空间性
拆装仅需极小的空间即可完成
长管对焊接头 VLGT
| 编码 |
规格 (in.) |
常规壁厚 (mm) | 尺寸 | |||
| A(mm) | C(mm) | E(mm) | T（inch） | |||
| VLGT020212 | 1/8"V*1/8" | 0.71 | 36.1 | 19.1 | 1.8 | 1/8" |
| VLGT040404 | 1/4"V*1/4" | 1.00 | 30.5 | 6.4 | 4.4 | 1/4" |
| VLGT040406 | 1/4"V*1/4" | 1.00 | 33.5 | 9.6 | 4.4 | 1/4" |
| VLGT040412 | 1/4"V*1/4" | 1.00 | 43.2 | 19.1 | 4.4 | 1/4" |
| VLGT080604 | 1/2"V*3/8" | 1.00 | 32.8 | 6.4 | 7.5 | 3/8" |
| VLGT080612 | 1/2"V*3/8" | 1.00 | 45.5 | 19.1 | 7.5 | 3/8" |
| VLGT080804 | 1/2"V*1/2" | 1.24 | 32.8 | 6.4 | 10.2 | 1/2" |
| VLGT080806 | 1/2"V*1/2" | 1.24 | 35.8 | 9.6 | 10.2 | 1/2" |
| VLGT080812 | 1/2"V*1/2" | 1.24 | 45.5 | 19.1 | 10.2 | 1/2" |
| VLGT121212 | 3/4"V*3/4" | 1.24 | 51.6 | 19.1 | 15.8 | 3/4" |
| VLGT161612 | 1"V*1" | 1.65 | 58.9 | 19.1 | 22.1 | 1" |
CJan金属面密封接头（VCR接头）
同swagelok的VCR、Parker的VacuSeal、Fujikin的UJR系列接头一样，因其超洁净、高精度、真空高压皆无泄漏及超长寿命等特性，被广泛应用于半导体制造、太阳能、核能、LED、TFT-LCD、石油化工、生物医药制造等领域。特别是在超洁净气体（特种气体）的输送中，发挥了至关重要的作用。根据工艺需求，客户可选择BA级和EP级。按客户对材料洁净度等级要求，我们提供3种材质可供选择：316L、316L VAR（单V）、316L VIM +VAR (双V)。
VCR接头的特点：
1.超高的洁净度
接管和接头本体上标准表面抛光的平均粗糙度可达 Ra 10 µin(0.25 µm)和 Ra 5 µin(0.13 µm) 可选
2.超好的密封性
金属面密封,在真空到高压范围内皆可提供无泄漏服务
3.超广的耐温性
采用金属垫片，最高耐温可达537℃（SS316L垫片）
4.超长的使用寿命x
内螺纹螺母的内螺纹经过镀银处理，以防止磨损
5.超强的安全性
每个螺母端都设计了测试孔，极其方便进行连接后的防漏测试
6.超绝的空间性
拆装仅需极小的空间即可完成
严格的生产工艺要求：
原材料检测——接头加工——机械抛光——反复清洗——电解抛光——钝化——冲洗+干燥
最后的清洗和包装全部在洁净室内完成，洁净包装交付客户。

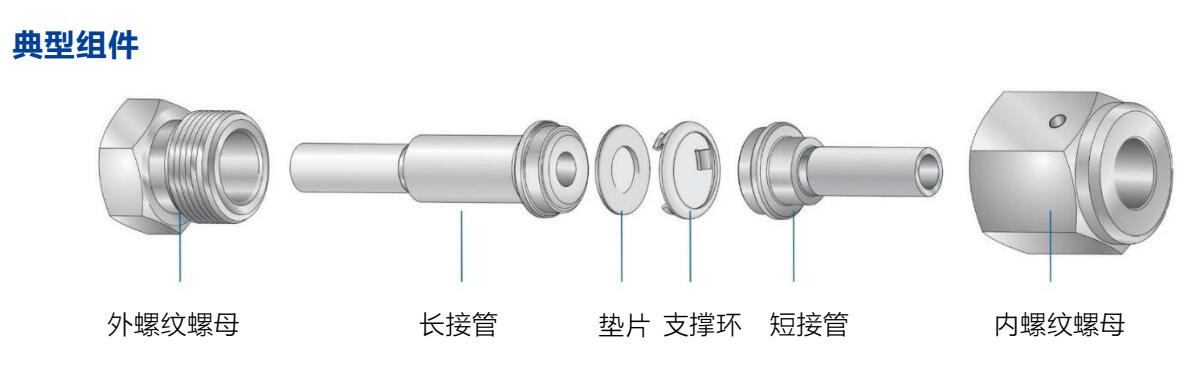

VCR接头通常由5个部分组成：2个接管、1个外螺纹（公头）螺母、1个内螺纹（母头）螺母和一个垫片。
其工作原理，是通过内外螺纹锁紧来压迫金属垫片，使垫片产生一定的变形，从而达到密封的效果。
使用SS316L不锈钢或镍垫片的接头，将外螺纹螺母或接头本体牢牢固定，用扳手拧内螺纹螺母1/4圈，如果使用铜垫片则只需拧1/8圈。
注意垫片为一次性消耗品，不能重复使用。
了解更多选型信息，请来电咨询：021-57712303
