不锈钢卡套式管接头系列

不锈钢卡套式管接头系列

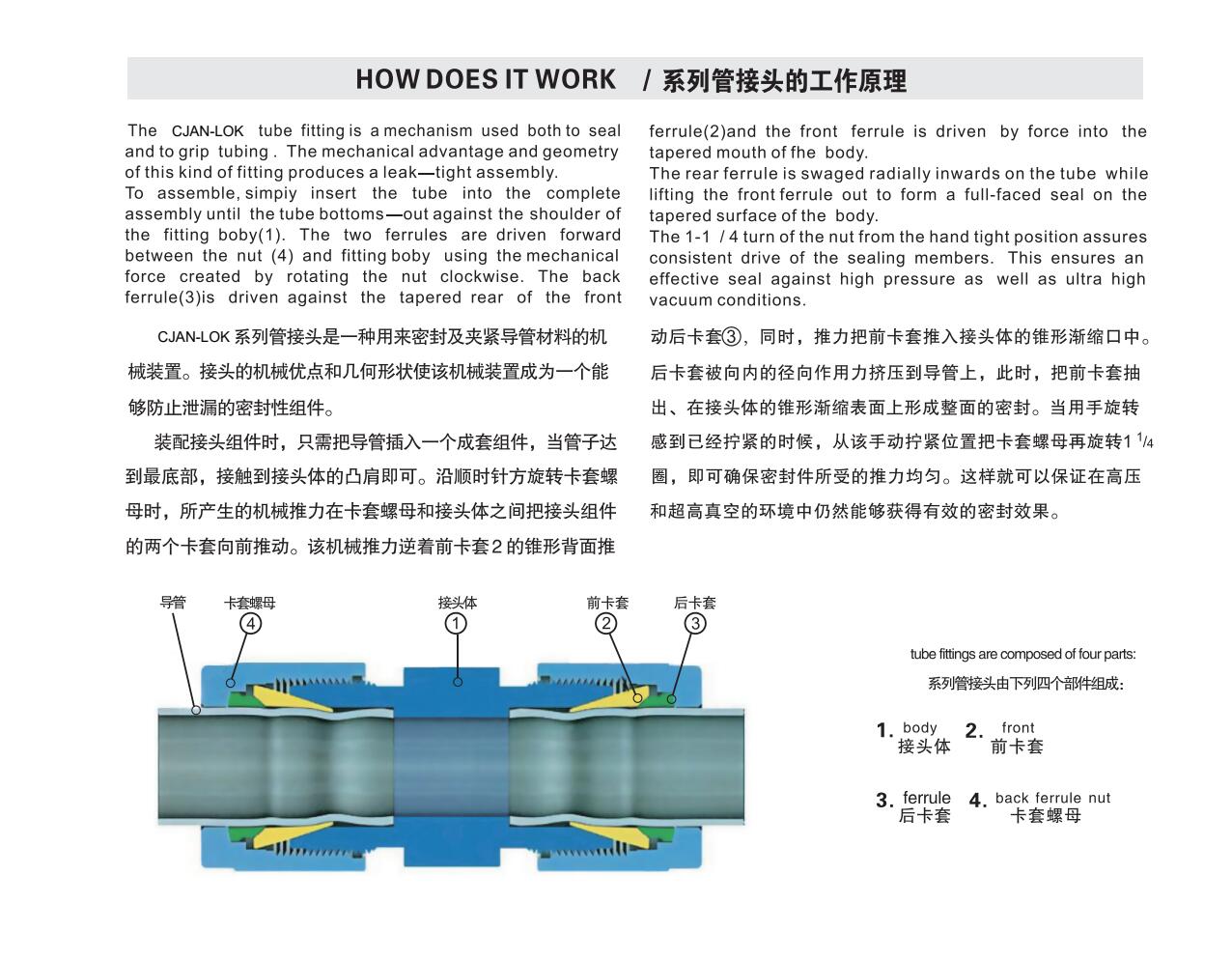

CJAN-LOK系列管接头是一种用来密封及夹紧导管材料的机械装置。接头的机械优点和几何形状使该机械装置成为一个能够防止泄漏的密封性组件。

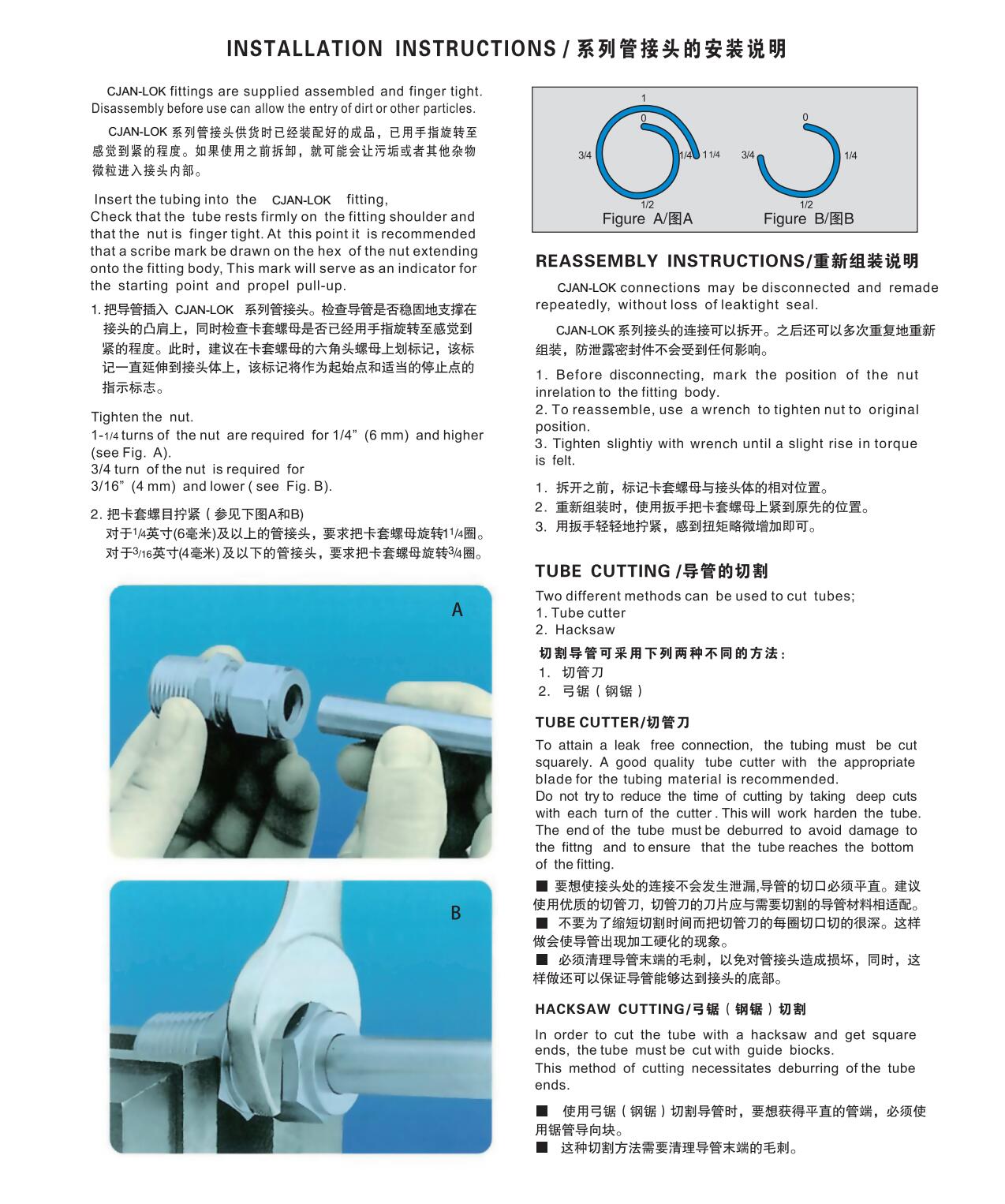

装配接头组件时,只需把导管插入一个成套组件，当管子达到最底部,接触到接头体的凸肩即可。沿顺时针方旋转卡套螺母时,所产生的机械推力在卡套螺母和接头体之间把接头组件的两个卡套向前推动。

该机械推力逆着前卡套2的锥形背面推动后卡套③，同时,推力把前卡套推入接头体的锥形渐缩口中。后卡套被向内的径向作用力挤压到导管上,此时,把前卡套抽出、在接头体的锥形渐缩表面上形成整面的密封。当用手旋转感到已经拧紧的时候,从该手动拧紧位置把卡套螺母再旋转1 1/4圈,即可确保密封件所受的推力均匀。这样就可以保证在高压和超高真空的环境中仍然能够获得有效的密封效果。
