PVDF卡套式外丝直通接头 PFMC

接口形式：双卡套紧迫式（卡套、套筒均为PVDF材质）
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PVDF不适用于含有发烟硫酸,高浓度强碱,热碱和PH值大于12的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。

点击咨询

PVDF卡套式外丝直通接头 PFMC

PVDF具有卓越的耐磨性和抗腐蚀性，机械强度高，抗冲击能力强，抗张强度也很好。它的PVDF的塑料阻燃等级高达V-0级，具有良好的防火和抗老化性能，经久耐用。PVDF材质极耐无机或有机强酸、脂肪经、芳香贤和卤化溶剂，如氯化物和溴化物。同时，该材质符合食品级要求，耐高温高压灭菌处理，无论是精细化工、制药、半导体等领域都可以应用。
材质：PVDF（聚偏二氟乙烯）
接口形式：双卡套紧迫式（卡套、套筒均为PVDF材质）
最高使用温度：135℃。
最高使用压力： 1.5MPa
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PVDF不适用于含有发烟硫酸,高浓度强碱,热碱和PH值大于12的环境中。
*另有PP材质的卡套接头可选。

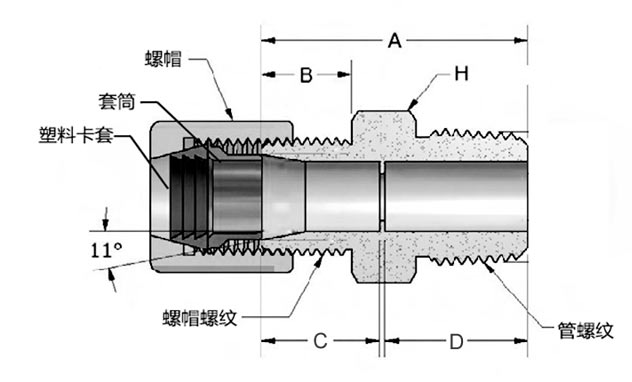

编码	口径（inch)	螺帽螺纹	A(mm) ±0.4	B(mm) ±0.4	C(mm) ±.04	H(mm) ±0.4	D(mm) ±0.4
PFMC02022	1/8"*1/8"NPT	5/16"-24	22.23mm	7.94mm	11.11mm	11.11mm	9.92mm
PFMC04022	1/4"*1/8"NPT	7/16"-20	25.00mm	9.53mm	11.91mm	15.88mm	11.91mm
PFMCO4O42	1/4"*1/4"NPT	7/16"-20	30.16mm	8.73mm	11.91mm	15.88mm	17.46mm
PFMC04062	1/4"*3/8"NPT	7/16"-20	30.56mm	9.53mm	11.91mm	20.64mm	17.07mm
PFMC05022	5/16"*1/8"NPT	1/2"-20	25.40mm	9.53mm	12.30mm	17.46mm	Thru
PFMC05042	5/16"*1/4"NPT	1/2"-20	30.16mm	9.53mm	12.30mm	17.46mm	16.27mm
PFMC06022	3/8"*1/8"NPT	5/8"-20	28.97mm	11.91mm	15.08mm	20.64mm	Thru
PFMC06042	3/8"*1/4"NPT	5/8"-20	33.34mm	11.51mm	15.08mm	20.64mm	Thru
PFMC06062	3/8"*3/8"NPT	5/8"-20	34.13mm	11.51mm	15.08mm	20.64mm	18.26mm
PFMC06082	3/8"*1/2"NPT	5/8"-20	40.48mm	11.91mm	15.08mm	23.81mm	23.81mm
PFMC08022	1/2"*1/8"NPT	3/4"-20	31.35mm	14.29mm	17.46mm	23.81mm	Thru
PFMC08042	1/2"*1/4"NPT	3/4"-20	36.12mm	14.29mm	17.46mm	23.81mm	Thru
PFMC08022	1/2"*1/8"NPT	3/4"-20	37.31mm	14.29mm	17.46mm	23.81mm	Thru
PFMC08082	1/2"*1/2"NPT	3/4"-20	41.28mm	14.29mm	17.46mm	23.81mm	22.62mm
PFMC10062	5/8"*3/8"NPT	7/8"-20	37.70mm	15.08mm	17.86mm	26.99mm	Thru
PFMC10082	5/8"*1/2"NPT	7/8"-20	41.28mm	15.08mm	17.86mm	26.99mm	Thru
PFMC12082	3/4"*1/2"NPT	1-1/16"-20	45.64mm	17.07mm	20.64mm	33.34mm	Thru
PFMC12122	3/4"*3/4"NPT	1-1/16"-20	33.34mm	17.07mm	20.64mm	33.34mm	Thru
PFMC14122	7/8"*3/4"NPT	1-3/16"-16	50.80mm	19.05mm	22.23mm	36.51mm	Thru

安装说明（PP、PVDF材质通用）：
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中，直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意：当流体温度达到卡套式接头的额定工作温度时，必须将所有螺帽重新拧紧。
