PVDF卡套式外丝弯头 PFME

接口形式：双卡套紧迫式（卡套、套筒均为PVDF材质）
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PVDF不适用于含有发烟硫酸,高浓度强碱,热碱和PH值大于12的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。

点击咨询

PVDF卡套式外丝弯头 PFME

PVDF具有卓越的耐磨性和抗腐蚀性，机械强度高，抗冲击能力强，抗张强度也很好。它的PVDF的塑料阻燃等级高达V-0级，具有良好的防火和抗老化性能，经久耐用。PVDF材质极耐无机或有机强酸、脂肪经、芳香贤和卤化溶剂，如氯化物和溴化物。同时，该材质符合食品级要求，耐高温高压灭菌处理，无论是精细化工、制药、半导体等领域都可以应用。
材质：PVDF（聚偏二氟乙烯）
接口形式：双卡套紧迫式（卡套、套筒均为PVDF材质）
最高使用温度：135℃。
最高使用压力： 1.5MPa
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PVDF不适用于含有发烟硫酸,高浓度强碱,热碱和PH值大于12的环境中。
*另有PP材质的卡套接头可选。

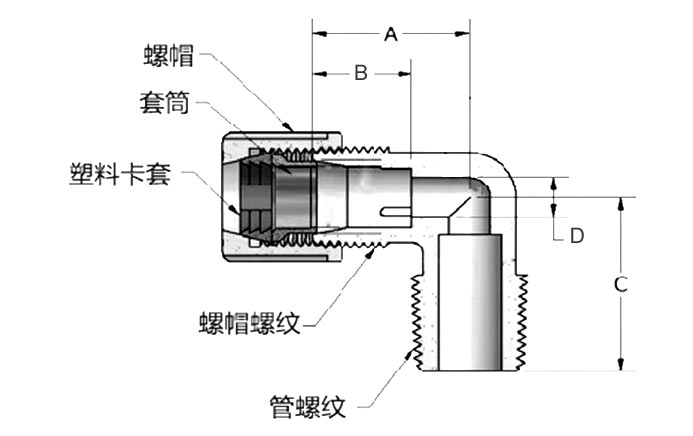

编码	口径（inch)	螺帽螺纹	A(mm) ±0.4	C(mm) ±0.4	D(mm) ±.010	B(mm) ±0.4
PFME02022	1/8"*1/8"NPT	5/16"-24	14.29mm	15.88mm	2.77mm	11.11mm
PFME04022	1/4"*1/8"NPT	7/16"-20	20.64mm	20.64mm	4.32mm	11.91mm
PFME04042	1/4"*1/4"NPT	7/16"-20	20.64mm	25.80mm	5.54mm	11.91mm
PFME04062	1/4"*3/8"NPT	7/16"-20	21.83mm	26.19mm	5.54mm	11.91mm
PFME05022	5/16"*1/8"NPT	1/2"-20	23.02mm	23.02mm	5.89mm	12.30mm
PFME05042	5/16"*1/4"NPT	1/2"-20	23.02mm	27.38mm	5.89mm	12.30mm
PFME06042	3/8"*1/4"NPT	5/8"-20	23.81mm	26.19mm	6.35mm	15.08mm
PFME06062	3/8"*3/8"NPT	5/8"-20	23.81mm	26.19mm	6.35mm	15.08mm
PFME08042	1/2"*1/4"NPT	3/4"-20	27.78mm	28.58mm	9.53mm	17.46mm
PFME08062	1/2"*3/8"NPT	3/4"-20	27.38mm	28.58mm	9.53mm	17.46mm
PFME08082	1/2"*1/2"NPT	3/4"-20	26.99mm	31.75mm	9.53mm	17.46mm
PFME10062	5/8"*3/8"NPT	7/8"-20	32.15mm	32.15mm	12.70mm	17.86mm
PFME10082	5/8"*1/2"NPT	7/8"-20	32.54mm	36.91mm	12.70mm	17.86mm

安装说明（PP、PVDF材质通用）：
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中，直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意：当流体温度达到卡套式接头的额定工作温度时，必须将所有螺帽重新拧紧。
