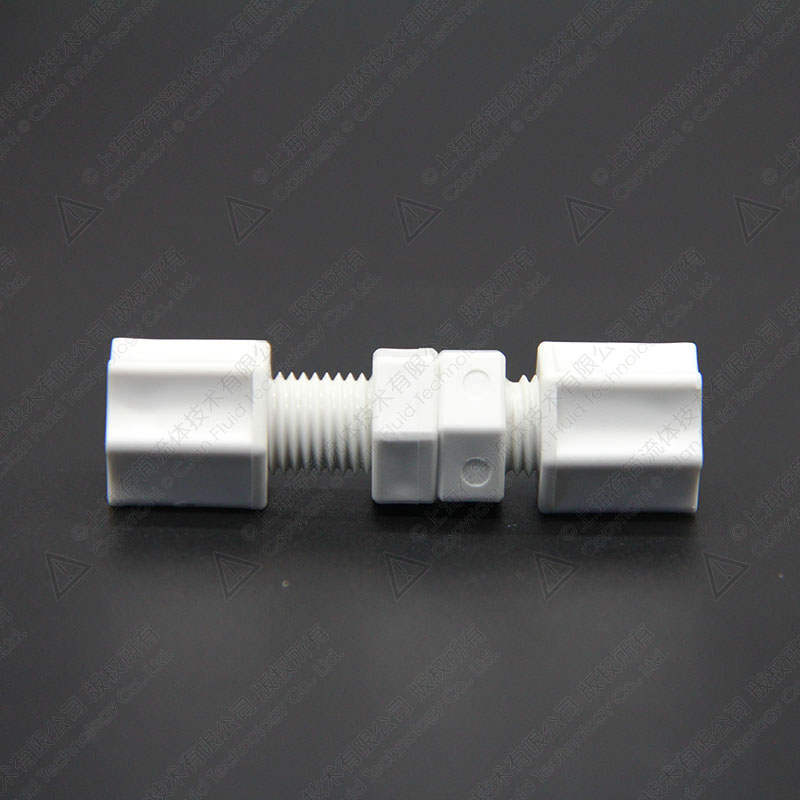

PP卡套式穿板直通接头 PPSUP

接口形式：双卡套紧迫式（其中卡套为PVDF材质，套筒为PP材质）
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注：PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物（如苯和甲苯）及持续暴晒的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。

点击咨询

PP卡套式穿板直通接头 PPSUP

特性： PP（聚丙烯）为惰性材质，在低于80℃的环境中可耐多数有机溶剂，能耐绝大多数弱酸和弱碱腐蚀（尤其是盐酸和磷酸）。常被用于超纯水等高纯应用，和部分化学介质应用。同时PP材质较轻，可以替代不锈钢卡套在需要轻质材料场景的应用。
材质：PP（聚丙烯）
接口形式：双卡套紧迫式（其中卡套为PVDF材质，套筒为PP材质）
最高使用温度：80℃
最高使用压力： 1.5MPa
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注：PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物（如苯和甲苯）及持续暴晒的环境中。
*另有PVDF材质的卡套接头可选。

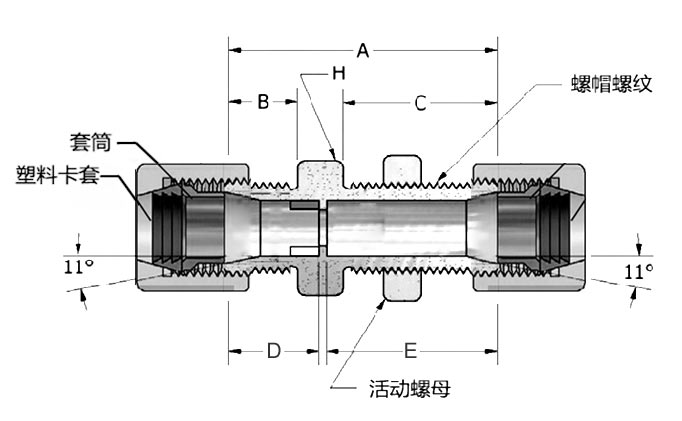

编码	口径（inch)	螺帽螺纹	A(mm) ±0.4	B(mm) ±0.4	C(mm) ±0.4	D(mm) ±1/64	H(mm) ±0.4	E(mm) ±0.4	开孔尺寸
PPSUP042	1/4"	7/16"-20	37.70mm	9.13mm	22.23mm	11.91mm	15.88mm	24.61mm	11.91mm
PPSUP052	5/16"	1/2"-20	41.28mm	9.13mm	25.00mm	12.30mm	17.46mm	27.78mm	13.49mm
PPSUP062	3/8"	5/8"-20	44.85mm	11.51mm	25.80mm	15.08mm	20.64mm	28.58mm	16.67mm
PPSUP082	1/2"	3/4"-20	47.63mm	13.89mm	26.59mm	17.46mm	23.81mm	28.97mm	19.84mm
PPSUP122	3/4"	1-1/6"-20	55.96mm	17.07mm	34.13mm	20.64mm	33.34mm	37.31mm	27.78mm

安装说明（PP、PVDF材质通用）：
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中，直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意：当流体温度达到卡套式接头的额定工作温度时，必须将所有螺帽重新拧紧。
