PP卡套式异径直通接头 PPSUR

接口形式：双卡套紧迫式（其中卡套为PVDF材质，套筒为PP材质）
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注：PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物（如苯和甲苯）及持续暴晒的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。

点击咨询

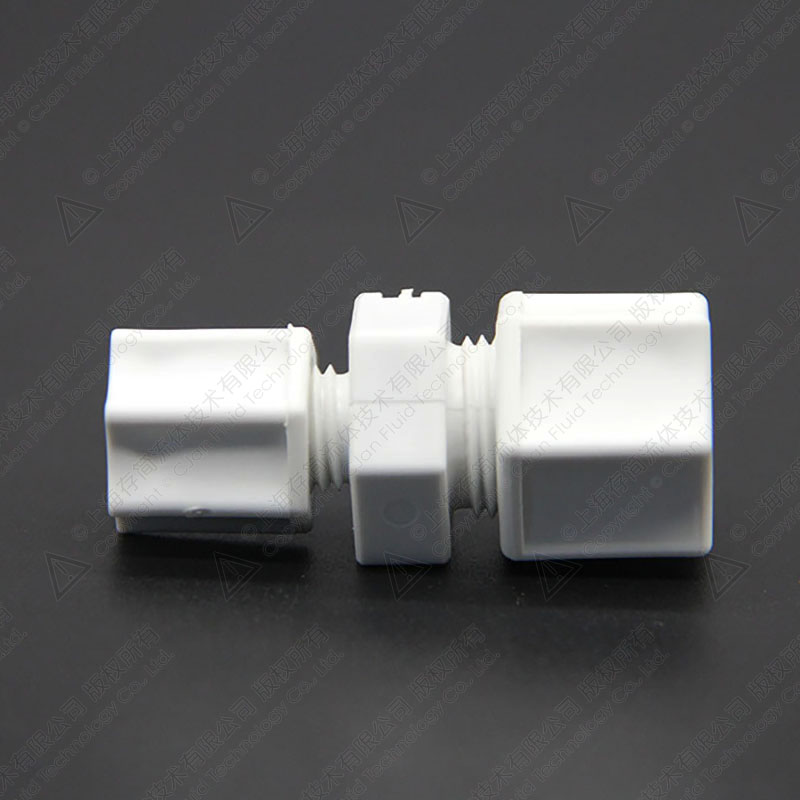

PP卡套式异径直通接头 PPSUR

特性： PP（聚丙烯）为惰性材质，在低于80℃的环境中可耐多数有机溶剂，能耐绝大多数弱酸和弱碱腐蚀（尤其是盐酸和磷酸）。常被用于超纯水等高纯应用，和部分化学介质应用。同时PP材质较轻，可以替代不锈钢卡套在需要轻质材料场景的应用。
材质：PP（聚丙烯）
接口形式：双卡套紧迫式（其中卡套为PVDF材质，套筒为PP材质）
最高使用温度：80℃
最高使用压力： 1.5MPa
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注：PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物（如苯和甲苯）及持续暴晒的环境中。
*另有PVDF材质的卡套接头可选。

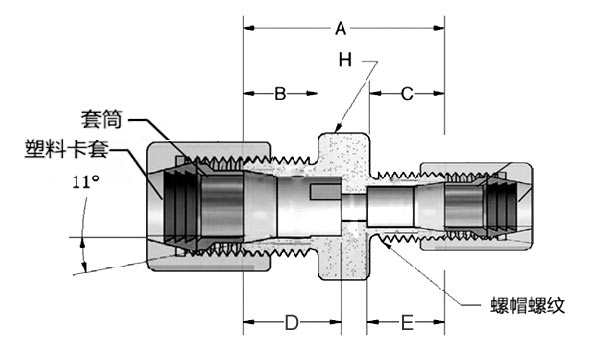

编码	口径（inch)	螺帽螺纹1	螺帽螺纹2	A(mm) ±0.4	B(mm) ±0.4	C(mm) ±0.4	D(mm) ±0.4	H(mm) ±0.4	E(mm) ±0.4
PPSUR04022	1/4"*1/8"	7/16"-20	5/16"-24	23.42mm	9.53mm	7.94mm	11.91mm	15.88mm	11.11mm
PPSUR05042	5/16"*1/4"	1/2"-20	7/16"-20	25.40mm	9.53mm	9.53mm	12.30mm	17.46mm	11.91mm
PPSUR06042	3/8"*1/4"	5/8"-20	7/16"-20	30.16mm	11.51mm	11.51mm	15.08mm	20.64mm	11.91mm
PPSUR08062	1/2"*3/8"	3/4"-20	5/8"-20	33.34mm	14.29mm	11.51mm	17.46mm	23.81mm	15.08mm
PPSUR10062	5/8"*3/8"	7/8"-20	5/8"-20	34.53mm	15.08mm	11.91mm	17.86mm	26.99mm	15.08mm
PPSUR10082	5/8"*1/2"	7/8"-20	3/4"-20	37.31mm	15.08mm	14.29mm	17.86mm	26.99mm	17.46mm
PPSUR14102	7/8"*5/8"	1-3/16"-16	7/8"-20	42.07mm	19.05mm	13.49mm	22.23mm	36.51mm	17.86mm

安装说明（PP、PVDF材质通用）：
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中，直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意：当流体温度达到卡套式接头的额定工作温度时，必须将所有螺帽重新拧紧。
