PP卡套式90度弯头 PPUE

接口形式：双卡套紧迫式（其中卡套为PVDF材质，套筒为PP材质）
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注：PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物（如苯和甲苯）及持续暴晒的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。

点击咨询

PP卡套式90度弯头 PPUE

特性： PP（聚丙烯）为惰性材质，在低于80℃的环境中可耐多数有机溶剂，能耐绝大多数弱酸和弱碱腐蚀（尤其是盐酸和磷酸）。常被用于超纯水等高纯应用，和部分化学介质应用。同时PP材质较轻，可以替代不锈钢卡套在需要轻质材料场景的应用。
材质：PP（聚丙烯）
接口形式：双卡套紧迫式（其中卡套为PVDF材质，套筒为PP材质）
最高使用温度：80℃
最高使用压力： 1.5MPa
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注：PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物（如苯和甲苯）及持续暴晒的环境中。
*另有PVDF材质的卡套接头可选。

编码	口径（inch)	螺帽螺纹	A(mm) ±0.4	F(mm) ±0.4	B(mm) ±0.4
PPUE042	1/4"	7/16"-20	20.64mm	4.32mm	11.91mm
PPUE052	5/16"	1/2"-20	23.02mm	5.89mm	12.30mm
PPUE062	3/8"	5/8"-20	23.81mm	6.35mm	15.08mm
PPUE082	1/2"	3/4"-20	26.99mm	9.53mm	17.46mm
PPUE102	5/8"	7/8"-20	31.75mm	12.70mm	17.86mm
PPUE122	3/4"	1-1/16"	39.29mm	15.88mm	20.64mm
PPUE142	7/8"	1-3/16"-16	39.69mm	19.05mm	22.23mm

PP/PVDF卡套式变径直角弯头 PPUER

编码	口径（inch)	螺帽螺纹	A(mm) ±0.4	F(mm) ±0.4	H(mm) ±0.4	C(mm) ±0.010	D(mm) ±0.4	E(mm) ±0.4
PPUER14102	7/8"*5/8"	1-13/16"-20*7/8"-20	39.69mm	19.05mm	22.23mm	12.70mm	36.91mm	17.86mm

安装说明（PP、PVDF材质通用）：

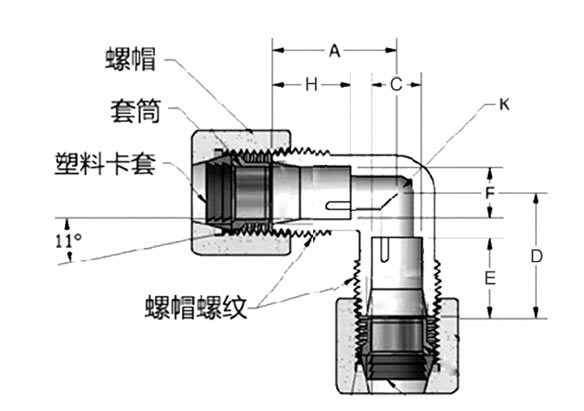

1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中，直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意：当流体温度达到卡套式接头的额定工作温度时，必须将所有螺帽重新拧紧。
