PVDF卡套式中间外丝三通 PFMBT

接口形式：双卡套紧迫式（卡套、套筒均为PVDF材质）
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PVDF不适用于含有发烟硫酸,高浓度强碱,热碱和PH值大于12的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。

点击咨询

PVDF卡套式中间外丝三通 PFMBT

PVDF具有卓越的耐磨性和抗腐蚀性，机械强度高，抗冲击能力强，抗张强度也很好。它的PVDF的塑料阻燃等级高达V-0级，具有良好的防火和抗老化性能，经久耐用。PVDF材质极耐无机或有机强酸、脂肪经、芳香贤和卤化溶剂，如氯化物和溴化物。同时，该材质符合食品级要求，耐高温高压灭菌处理，无论是精细化工、制药、半导体等领域都可以应用。
材质：PVDF（聚偏二氟乙烯）
接口形式：双卡套紧迫式（卡套、套筒均为PVDF材质）
最高使用温度：135℃。
最高使用压力： 1.5MPa
适用接管：半硬质软管，如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PVDF不适用于含有发烟硫酸,高浓度强碱,热碱和PH值大于12的环境中。
*另有PP材质的卡套接头可选。

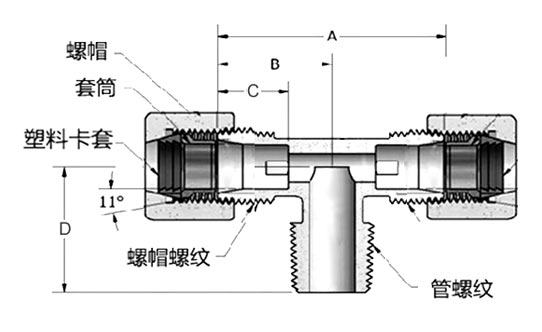

编码	口径（inch)	螺帽螺纹	A(mm) ±0.4	B(mm) ±0.4	C(mm) ±0.4	D(mm) ±0.4
PFMBT04022	1/4"1/8"NPT1/4"	7/16"-20	36.91mm	18.65mm	11.91mm	19.05mm
PFMBT04042	1/4"1/4"NPT1/4"	7/16"-20	37.31mm	18.65mm	11.91mm	23.42mm
PFMBT05042	5/16"1/4"NPT5/16"	1/2"-20	40.88mm	20.64mm	12.30mm	25.00mm
PFMBT06042	3/8"1/4"NPT3/8"	5/8"-20	49.21mm	24.61mm	15.08mm	26.99mm
PFMBT06062	3/8"3/8"NPT3/8"	5/8"-20	48.42mm	24.21mm	15.08mm	27.78mm
PFMBT08062	1/2"3/8"NPT1/2"	3/4"-20	55.96mm	28.18mm	17.46mm	29.37mm
PFMBT08082	1/2"1/2"NPT1/2"	3/4"-20	56.36mm	28.58mm	17.46mm	33.73mm
PFMBT10082	5/8"1/2"NPT5/8"	7/8"-20	64.29mm	31.75mm	17.86mm	36.51mm
PFMBT12082	3/4"1/2"NPT3/4"	1-1/16"-20	78.98mm	39.69mm	20.64mm	41.67mm
PFMBT12122	3/4"3/4NPT3/4"	1-1/16"-20	78.98mm	39.69mm	20.64mm	41.67mm
PFMBT14122	7/8"3/4"NPT7/8"	1-3/16"-16	78.58mm	39.29mm	22.23mm	41.28mm

安装说明（PP、PVDF材质通用）：
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐，并去除管道内壁和外壁上的毛刺。
3. 将管道穿过螺帽并完全插入接头中，直到管道无法再推进为止。(详见安装示意图)
4. 用手拧紧螺帽。
5. 用扳手将螺帽拧紧1.5圈到2圈。
注意：当流体温度达到卡套式接头的额定工作温度时，必须将所有螺帽重新拧紧。
