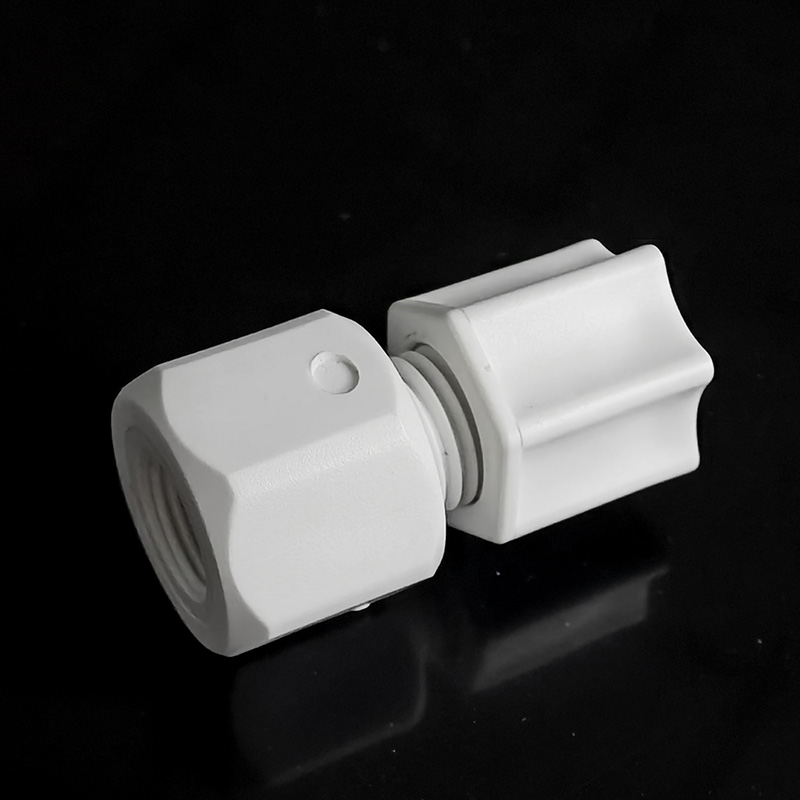

接口形式:双卡套紧迫式(其中卡套为PVDF材质,套筒为PP材质)
适用接管:半硬质软管,如:PFA、PTFE 、FEP、PVDF、PE、PP、PA等
注:PP不适用于含有氧化剂、强酸、氯代经、高浓度游离氯和芳香族化合物(如苯和甲苯)及持续暴晒的环境中。
1. 请遵照下图所示方向和顺序将卡套和套筒分别装入螺帽。
2. 将管道的末端切割整齐,并去除管道内壁和外壁上的毛刺。

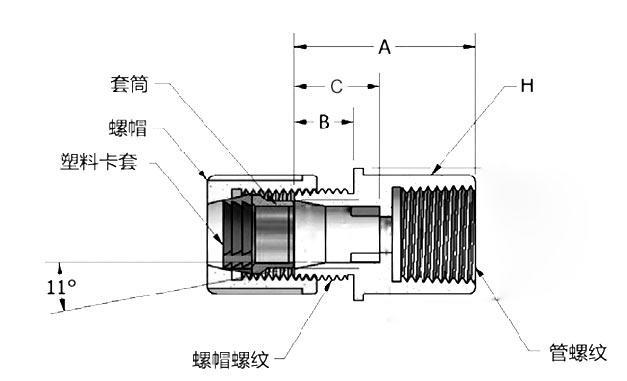

编码 | 口径(inch) |
螺帽 螺纹 |
A(mm) ±0.4 |
B(mm) ±0.4 |
C(mm) ±0.4 |
PPFC04022 | 1/4"*1/8"FNPT | 7/16"-20 | 23.42mm | 9.13mm | 11.91mm |
PPFC04042 | 1/4"*1/4"FNPT | 7/16"-20 | 27.78mm | 9.53mm | 11.91mm |
PPFC05042 | 5/16"*1/4"FNPT | 1/2"-20 | 30.96mm | 11.91mm | 12.30mm |
PPFC06042 | 3/8"*1/4"FNPT | 5/8"-20 | 30.56mm | 11.51mm | 14.29mm |
PPFC06062 | 3/8"*3/8"FNPT | 5/8"-20 | 30.96mm | 11.91mm | 15.08mm |
PPFC06082 | 3/8"*1/2"FNPT | 5/8"-20 | 32.15mm | 11.91mm | 15.08mm |
PPFC08062 | 1/2"*3/8FNPT | 3/4"-20 | 32.54mm | 15.48mm | 17.46mm |
PPFC08082 | 1/2"*1/2"FNPT | 3/4"-20 | 32.54mm | 14.29mm | 17.46mm |
PPFC10082 | 5/8"*1/2"FNPT | 7/8"-20 | 38.10mm | 17.46mm | 17.86mm |
